电磁流量计为什么要用接地环

传感器产生的流量信号非常小，在满量程时也只有几个毫伏，所以传感器接地应良好。电磁流量计的接地要求有两个方面：

1.从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。
2.接地。以大地为零电位，减少外界干扰。一般情况下,工艺管道都是金属管，本身都是接地的,这点要求很容易满足。但是在外界电磁场干扰较大的情况下, 电磁流量计应另行设置接地装置，接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。接地 电阻应小于10Ω。

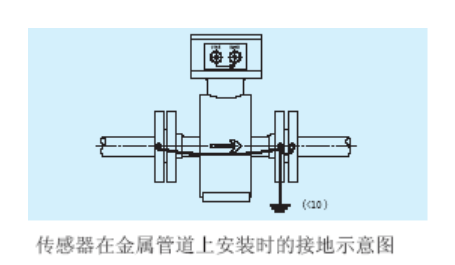

a.传感器在金属管道上安装(金属管道内壁没有绝缘涂层)，按下图接地。
b.传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管,按下图接地。
使管内流动的被测介质与大地短路,具有零电位，否则，电磁流量计无法正常工作。
