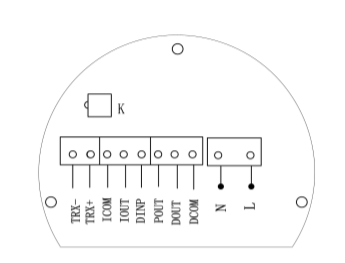

电磁流量计接线图

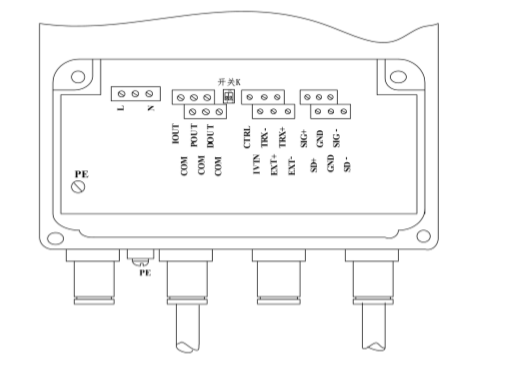

开关 K 定义：
ON 为接 RS485 通讯终端电阻（标准配置电阻：120Ω） ；
OFF 为不接。

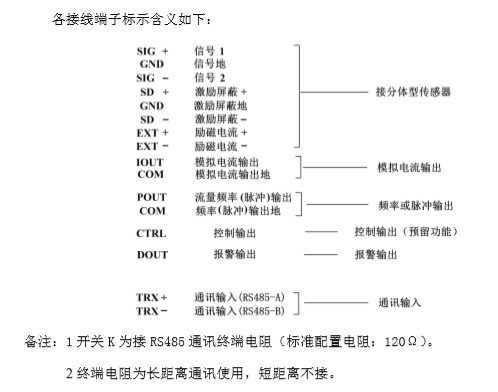

注：终端电阻为长距离通讯使用，短距离不接。 各接线端子标示含义如下（表 1）：
TRX-： 通讯输入(RS485-B) TRX+ 通讯输入(RS485-A) ICOM： 频率、脉冲、电流公共端（地线） IOUT： 流量电流输出 DINP 保留 POUT： 双向流量频率／脉冲输出 DOUT: 报警输出 DCOM 报警输出地 N： 220V 电源输入 L： 220V 电源输入
